產品詳情

當前位置:首頁快速切斷閥

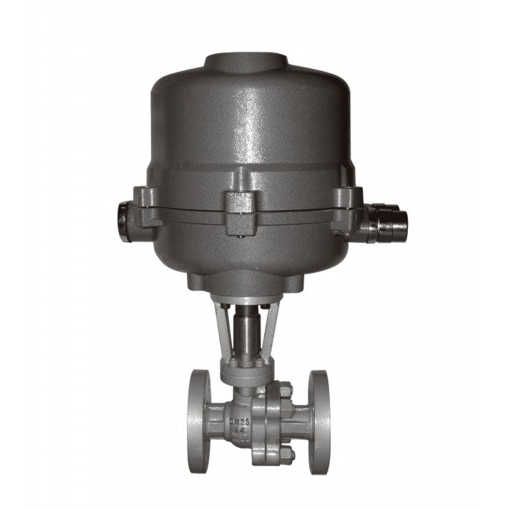

ZDRO電動O型切斷閥

關注次數:
型號:ZDRO
技術參數:

ZDRO系列電動0型切斷球閥由電動執行機構和0型球閥組成DN15~200為浮動球式,DN250~300為固定球式結構。該閥結構緊湊、體積小、重量輕、裝拆維修方便、流道通楊、流阻小、密封性能好。閥座采用撓性的唇緣結構,具有磨損補償和中腔自動泄壓作用,因而密封可靠,使用壽命長。


概述
ZDRO系列電動0型切斷球閥由電動執行機構和0型球閥組成DN15~200為浮動球式,DN250~300為固定球式結構。
該閥結構緊湊、體積小、重量輕、裝拆維修方便、流道通楊、流阻小、密封性能好。閥座采用撓性的唇緣結構,具有磨損補償和中腔自動泄壓作用,因而密封可靠,使用壽命長。
廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。
技術參數和性能
閥體

型式

直通鑄造球型閥

公稱通徑

DN15、20、25、32、40、50、65、80、125、150、200、250、300

公稱壓力

PN1.6、2.5、4.0、6.4MPa

法蘭標準

JB/T79.1(2)-94、GB/T9113.1(2)-2000

材料

鑄鋼ZG(230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)

上腳蓋

與閥體成一整體-45~400℃

壓蓋型式

螺栓壓緊式

填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥內組件

閥芯型式

球型閥芯

流量特性

快開特性

材料

鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2T)

額定行程

全開90°

執行機構

型式

3410R、PSQ、HQ電子式電動執行機構

輸入信號

1-5V·DC

電源電壓

220V/50HZ

環境溫度

-20~+70℃

閥體、閥內件標準材料組合及使用溫度范圍
R.TFE(F):二氧化鉬強化聚四氟乙烯
R.TFE(C):碳纖維強化聚四氟乙烯
HCr:鍍硬鉻
S.S:部分堆焊司太萊合金

閥體

ZG230-450、ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

球芯

材料

304

304

304

316

316

316

處理

拋光

拋光

噴焊、拋光

拋光

拋光

噴焊、拋光

閥桿

材料

304

304

304

316

316

316

閥座

材料

R.TFE(F)

R.TFE(F)

304、316

R.TFE(F)

R.TFE(F)

316

處理

-

-

S.S

-

-

S.S

泄漏等級

VI

VI

IV

VI

VI

IV

使用溫度

2G3230-450

-5~+180

-5~+250

-5~+400

-5~+180

-5~+250

-5~+400

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

-45~+180

-45~+50

-45~+400

-45~+180

-45~+250

-45~+400

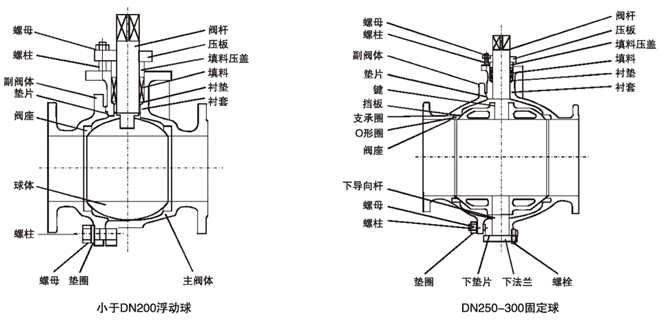

結構圖

執行機構配置、允許壓差

公稱通徑

15

20

25

40

50

65

80

100

125

150

200

250

300

執行機構

3410RSA-05

3410RSA-10

3410RSA-20

3410RSA-50

3410RSA-60

3410RSA--100

△P(100KPa)

64

64

64

64

64

64

64

63

58

34

17

15

12

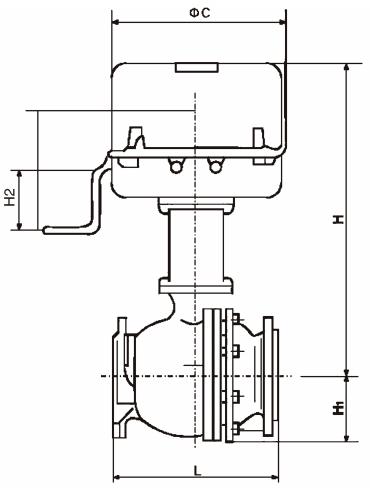

外形尺寸

單位:mm

公稱通徑

L

H

H1

ΦC

H2

PN16

PN40

PN16

PN40

15

130

140

310

45

47.5

225

160

20

130

152

310

49

58.5

225

160

25

140

165

330

55

62.5

225

160

40

165

190

350

65

77.5

225

160

50

203

216

360

75

82.5

225

160

65

222

241

435

90

95

225

160

80

241

283

445

95

105

335

160

100

305

305

480

115

127.5

335

160

125

356

381

480

127

140

335

160

150

394

403

595

140

160

335

160

200

457

502

615

172.5

190

335

160

250

533

568

875

310

310

335

160

300

610

648

950

350

350

335

160

訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容:
一、若訂貨前還未選定型號,請向我們提供您的使用參數
1、公稱通徑、額定流量系數Kv
2、流體性質(包括公稱壓力、溫度、粘度或酸堿性)
3、閥作用形式(電-關式或電-開式)
4、流量特性
5、閥前、閥后壓力
6、閥體、閥芯材料
7、輸入信號
8、是否帶附件,說明附件型號,以便我們的為您正確選型。
二、特殊要求
1、特殊檢驗
2、完全去油、去水處理;
3、禁銅處理;
4、特殊接口、配管;
5、真空條件下使用;
6、指定涂層顏色
7、特殊介質(氧氣、氯氣、氫氣);
8、使用不銹鋼連接件;
三、若已經由設計單位選定我公司的產品型號,請按型號直接向我公司銷售部訂購。
請您盡量提供設計圖紙和詳細參數,由我們的廠家為您審核把關。
